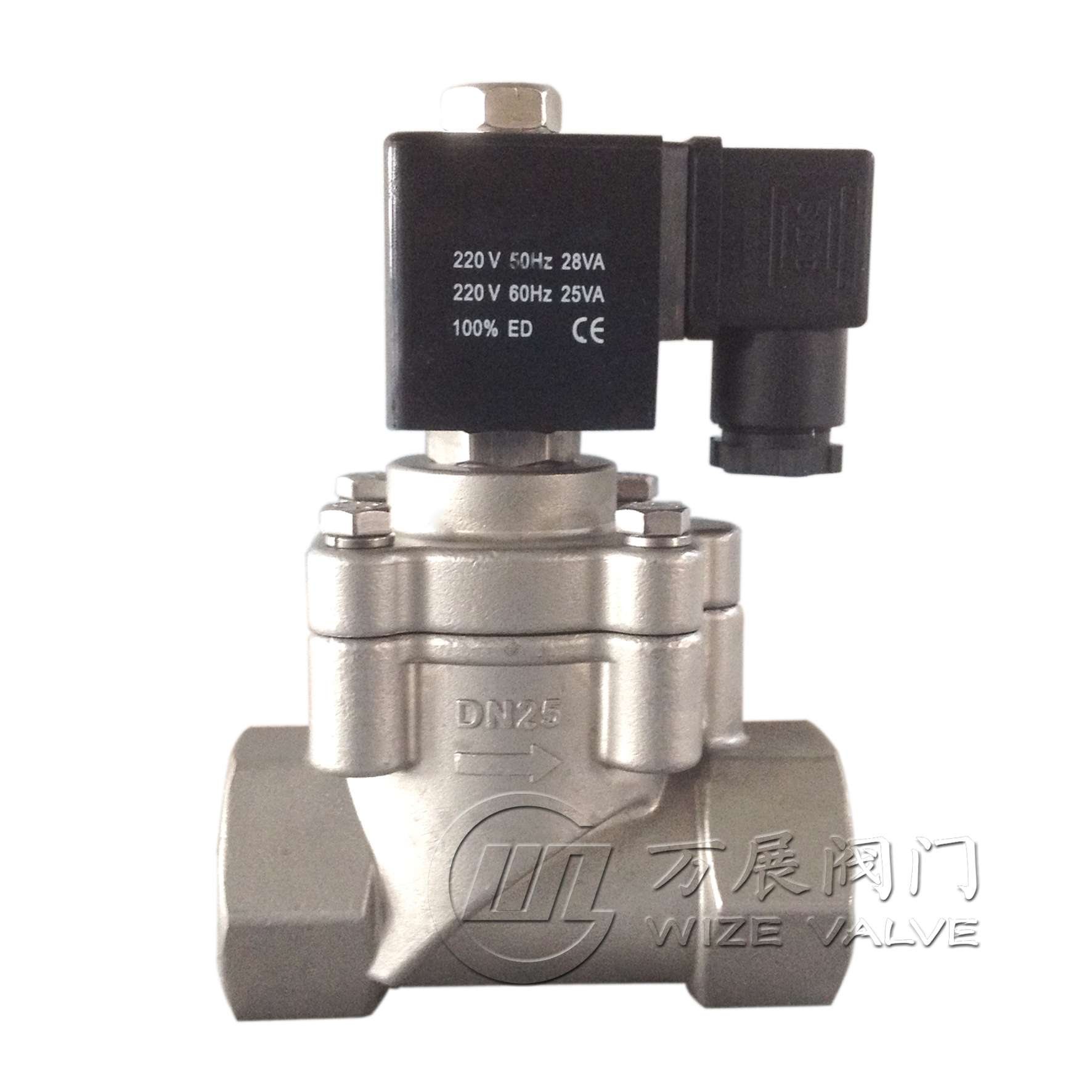

油用電磁閥采用飛碟式活塞結構，彈性補償，萬能導向，歐洲造型，外觀精美。工作壓力≤10Mpa，流體溫度-200~550℃，廣泛地適用于氣、水、油、蒸汽、燃氣、腐蝕流體等
油用電磁閥主要選型參數
原理結構：直動活塞式、分步直動活塞型、先導活塞型
流體范圍：氣、水、油、蒸汽、燃氣、腐蝕流體等
工作壓力：-0.1~0Mpa,0-0.6Mpa,0.01-0.6Mpa, 0.01-1.6Mpa,0.01-2.5Mpa,0.1-4.0Mpa,0.1-6.4Mpa，0.1-10Mpa
流體溫度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃
型號規格：DN0.5-200
連接方式：內螺紋；法蘭
閥體材質：鑄鋼（≥DN25）、304、316（特殊定制316L不銹鋼）
標準電壓：AC220V、DC24V (其它均可定制)
控制方式：常閉式、常開式
安裝方式：水平、垂直
介質粘度：小于50CSt（大于需定制）
防護性能：普通型IP54,防水型IP65，短時浸泡型IP67
特殊功能： E防爆型（dⅡCT5）；S手動功能；X信號反饋；K常開功能； M脈沖功能；T定時功能
油用電磁閥規格尺寸：
|
型號規格 |
公稱通徑 |
內螺紋 |
法蘭 |
||||||
|
G |
L |
H |
L |
H |
D |
K |
N-d |
||
|
WZW0.5 |
DN0.5 |
G1/8 |
35 |
80 |
|
|
|
|
|
|
WZW01 |
DN1 |
G1/8 |
35 |
80 |
|
|
|
|
|
|
WZW02 |
DN2 |
G1/8 |
35 |
80 |
|
|
|
|
|
|
WZW03 |
DN3 |
G1/8 |
35 |
80 |
|
|
|
|
|
|
WZW04 |
DN4 |
G1/4 |
38 |
85 |
|
|
|
|
|
|
WZW05 |
DN5 |
G1/4 |
38 |
85 |
|
|
|
|
|
|
WZW06 |
DN6 |
G1/4 |
48 |
105 |
|
|
|
|
|
|
WZW08 |
DN8 |
G3/8 |
48 |
105 |
|
|
|
|
|
|
WZW10 |
DN10 |
G3/8 |
48 |
105 |
|
|
|
|
|
|
WZW15 |
DN15 |
G1/2 |
70/80 |
150 |
100/110 |
140 |
Φ95 |
Φ65 |
4-Φ14 |
|
WZW20 |
DN20 |
G3/4 |
85 |
160 |
110 |
145 |
Φ105 |
Φ75 |
4-Φ14 |
|
WZW25 |
DN25 |
G1 |
95 |
165 |
125 |
155 |
Φ115 |
Φ85 |
4-Φ14 |
|
WZW32 |
DN32 |
G1 1/4 |
115 |
180 |
140 |
160 |
Φ135 |
Φ100 |
4-Φ18 |
|
WZW40 |
DN40 |
G1 1/2 |
130 |
190 |
150 |
170 |
Φ145 |
Φ110 |
4-Φ18 |
|
WZW50 |
DN50 |
G2 |
145 |
205 |
165 |
175 |
Φ160 |
Φ125 |
4-Φ18 |
|
WZW65 |
DN65 |
|
|
|
200 |
240 |
Φ180 |
Φ145 |
4-Φ18 |
|
WZW80 |
DN80 |
|
|
|
240 |
260 |
Φ190 |
Φ160 |
8-Φ18 |
|
WZW100 |
DN100 |
|
|
|
280 |
295 |
Φ215 |
Φ180 |
8-Φ18 |
|
WZW125 |
DN125 |
|
|
|
310 |
295 |
Φ245 |
Φ210 |
8-Φ18 |
|
WZW150 |
DN150 |
|
|
|
460 |
350 |
Φ280 |
Φ240 |
8-Φ23 |
|
WZW200 |
DN200 |
|
|
|
460 |
350 |
Φ335 |
Φ295 |
12-Φ23 |
